VCF 真 空 碳 管 九游（NINE GAME）手机娱乐网游 |
型号 | VCF-25-21 | |
| 最大功率 | 25KW | ||
| 电源 | 三相 380V 50/60Hz | ||
| 最高加热温度 | 2100℃ | ||
| 控温模式 | 宇电50段程序控温 | ||
| 加热碳管尺寸(mm) | Dia130(内径）X220 | ||
| 有效加热尺寸(mm) | Dia90×120 | ||
| 腔体 |  |
||
|
远程系统（选配）
|
1、通过手机微信小程序控制 2、可操作设备 3、可随时查看设备运行状态 4、可查看温度数据并生成报表或温度曲线 5、可查看报警信息 |
||
| 腔体官方认证游戏中心度（扩散泵机组） | < 5×10 -3Pa | ||
| 腔体充气压力 | < 0.05MPa | ||
| 升压率 | <4Pa/小时 | ||
| 断偶保护和显示 | 有 | ||
| 过温保护 | 有 | ||
| 过流保护 | 有 | ||
| 欠压保护（水压） | 有 | ||
| 控制精度 | +/- 1℃ | ||
| 温度检测方式 | 钨套管钨铼热电偶 | ||
| 最大升温速率 | < 20度/Min | ||
| 官方认证游戏中心腔体内是否水冷 | 是 | ||
| 观察窗尺寸 | Dia 90mm | ||

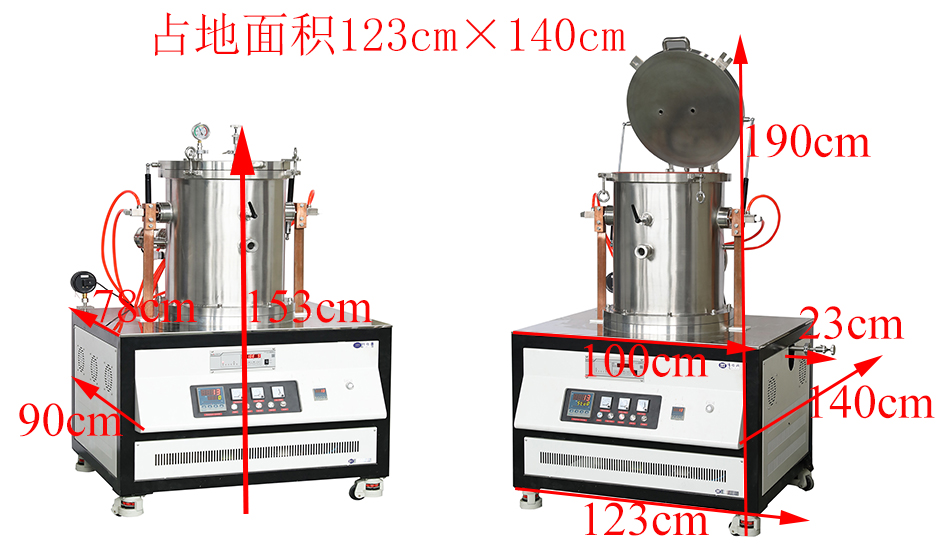

| 外形尺寸 |  |
||
| 冷水机（选配） | 8P | ||
| 官方认证游戏中心机组
|
机组输入电压 | 380V /220V | |
| 波纹管 | KF40×1000 | ||
| 官方认证游戏中心挡板阀 | KF40 | ||
|
前级机械泵 BSV30 |
功率 | 1.1KW | |
| 电压 | 380V | ||
| 转速 | 1450rpm | ||
| 进气口径 | KF25/KF40 | ||
| 前机泵抽气速率（L/S） | 15 | ||
| 极限压强 | 5X10 -1Pa | ||
| 扩散泵TK150 | 电压 | 220V | |
| 功率 | 1400W | ||
| 进气接口 | DN150 | ||
| 出气接口 | DN40 | ||
| 注入油量 | 0.4L | ||
| 抽气速率（N2） | 1000L/S | ||
|
复合官方认证游戏中心计
|
复合官方认证游戏中心计型号 | ZDF | |
| 电源 | 220V 55W | ||
| 控制精度 | ± 1% | ||
| 官方认证游戏中心计测量范围 | 10-5 -10 5 Pa | ||
|
冷水机（8P）
|
电源 |
3PH-380V/50HZ |
|
| 制冷量 |
18.3*10³kcal/h |
||
| 输入总功率 |
12KW |
||
| 水泵扬程 |
50M |
||
| 水泵流量 |
12m3/h |
||
| 水箱容量 |
130L |
||
| 外形尺寸 |
730×1335×1415 |
||
| 净重 | 285KG | ||
| 安装条件 |
九游（NINE GAME）手机娱乐网游子用电AC三相380V，功率25KW，10平方线 空开三相63A 冷水机功率12KW，三相380V， 冷水机最好用去离子水，水箱容量130L

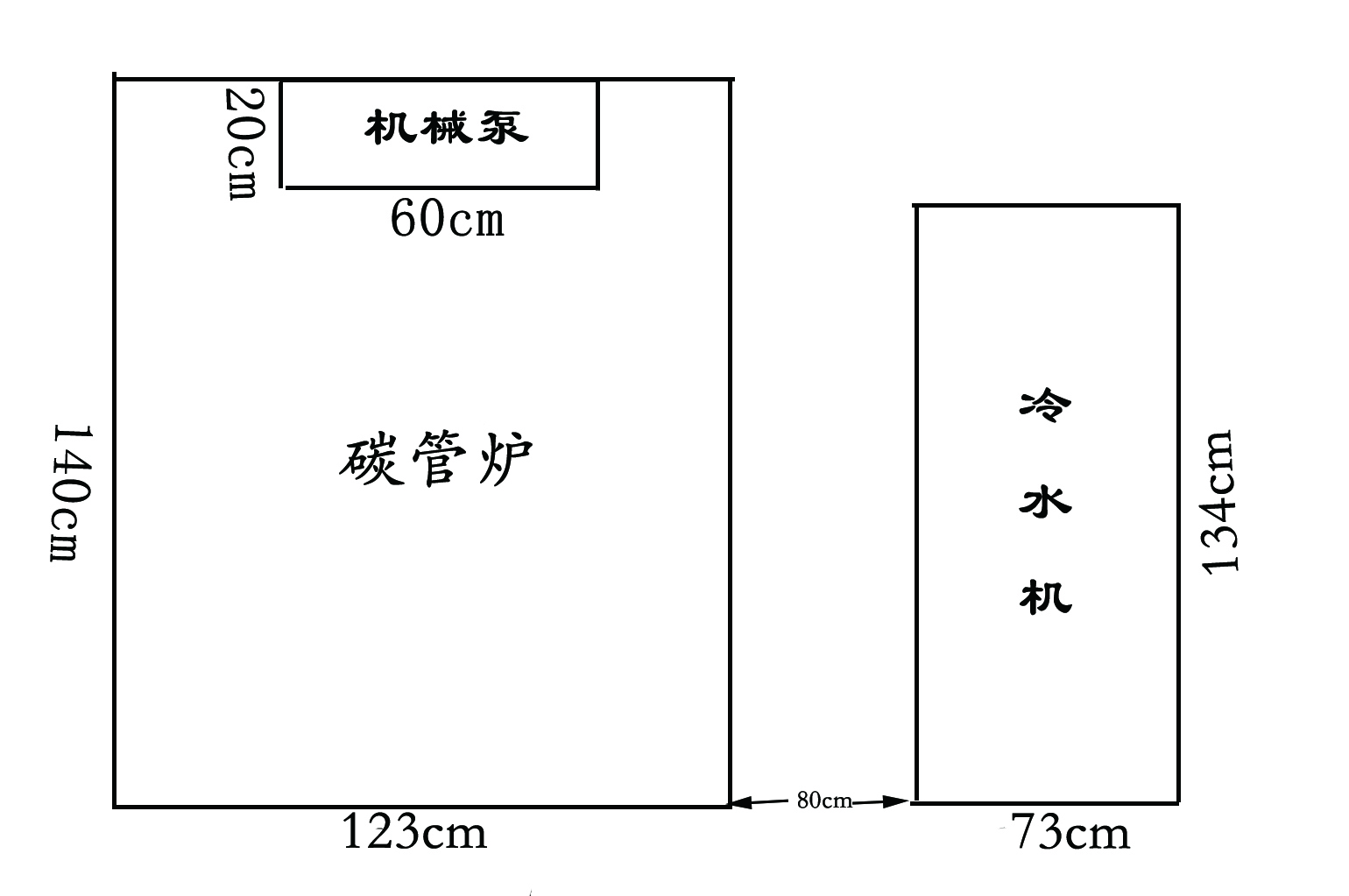

布局图 九游（NINE GAME）手机娱乐网游子净重600公斤 ，单位面积内承重666Kg，冷水机重285公斤 |
一：设备特点
本电九游（NINE GAME）手机娱乐网游为周期作业式，广泛应用于功能陶瓷，光学材料，碳复合材料，硬质合金，粉末冶金等在高温官方认证游戏中心条件下进行烧结处理，也可在充气保护情况下成型烧结。
二、结构组成
1.九游（NINE GAME）手机娱乐网游体 2.九游（NINE GAME）手机娱乐网游盖 3.九游（NINE GAME）手机娱乐网游底 4.九游（NINE GAME）手机娱乐网游架 5.官方认证游戏中心系统
6.温控系统 7.气路系统 8.变压器及联接电缆 9.水冷系统 10.发热元件及隔热屏
三、结构说明
1、九游（NINE GAME）手机娱乐网游体：采用双层水夹层结构，内层为不锈钢（1Cr18N9Ti）抛光，外层为优质碳钢，上、下法兰组焊成筒型结构，法兰平面开设密封槽。采用“O”圈官方认证游戏中心密封，并设水冷装置（防止因温度过高“O”圈老化）。开设有抽气、热电偶、红外孔等。
2、九游（NINE GAME）手机娱乐网游盖：采用双层夹层封头结构，设有观察孔，屏蔽、锁紧、开启装置，并通水冷却。
3、九游（NINE GAME）手机娱乐网游底：同样采用双层水夹层封头结构，设有电极引出装置，支撑平台等，并设有水冷装置。
4、九游（NINE GAME）手机娱乐网游架：由型钢及钢板组焊成箱式结构，九游（NINE GAME）手机娱乐网游体安放在箱体上，美观大方。
5、官方认证游戏中心系统：由壹台TK-150扩散泵配冷阱，壹台DRV-30机械泵、手动高官方认证游戏中心蝶阀、官方认证游戏中心压力表（±Pa）、充气阀、放气阀和官方认证游戏中心管路等组成。机械泵采用金属波纹软管快速接头联接（减缓震动），官方认证游戏中心度的测量采用数显复合官方认证游戏中心计。
6、温控系统：采用可控制硅控温，仪表为欧陆温控表，具有P.I.D调节、超温声光报警功能，电器元件采用正泰品牌，电控屏箱按西门子标准制作，控温精度高，操作方便。
7、气路系统：在整个系统中设有1个进气口、1个放气口，可充气氛。
8、电气控制：采用可控硅控温，配有大电流变压器、调压器及温度控制仪表组成温度控制执行回路。电路设有断水、过流、超温报警及保护功能。
9、水冷系统：由各种管道阀等相关装置组成，具有断水声光报警自动切断电源功能。
10、变压器及联接电缆：采用与之相匹配的变压器及联接电缆。

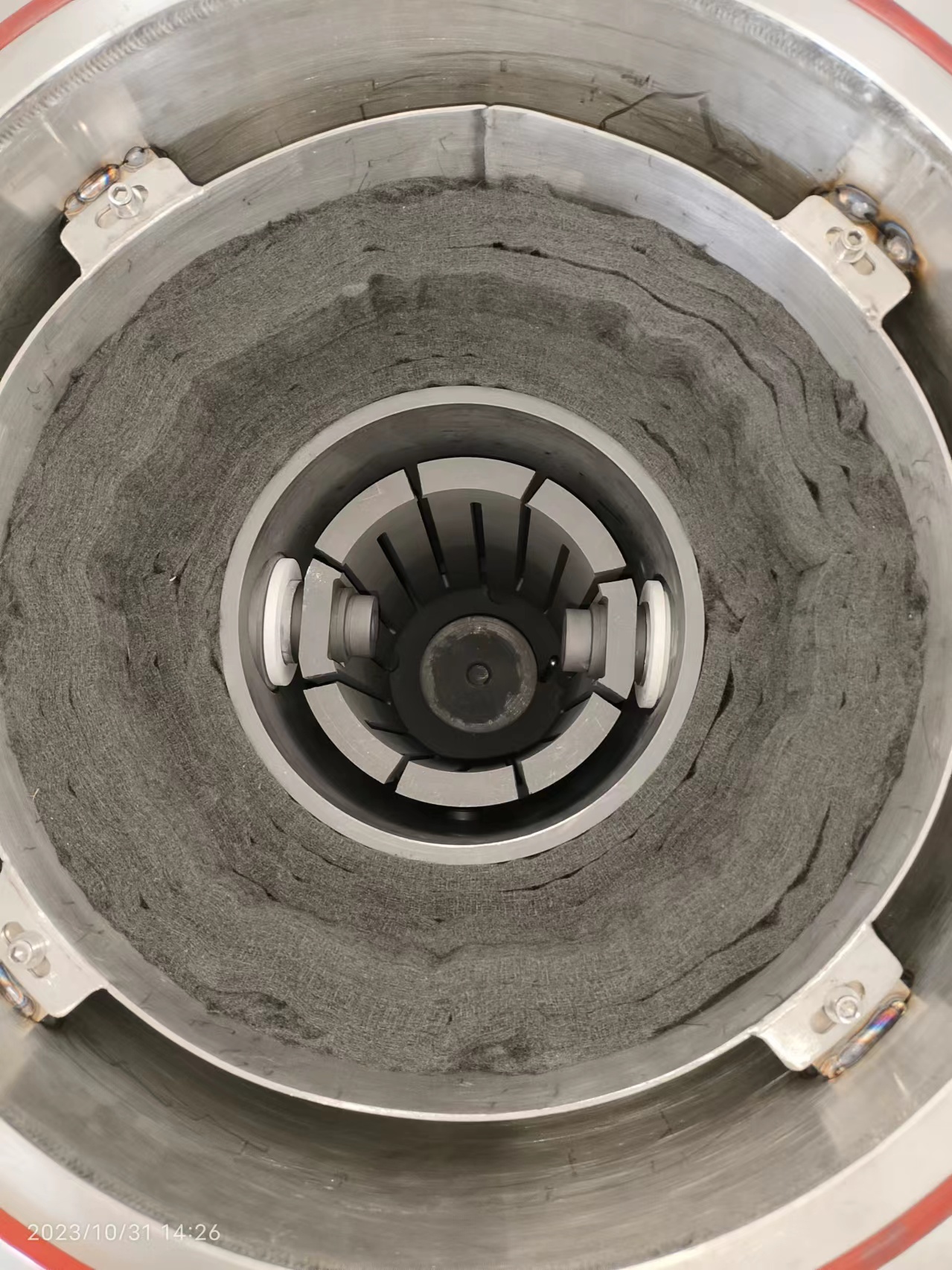

11、发热元件及隔热屏：发热元件采用电极石墨加工成圆筒形的结构，隔热屏采用石墨、碳毡、石墨毡（1层石墨筒，4层碳毪和4层石墨毡，每层厚10mm以上），保温性能好、加热均匀、辐射面大、耐热冲击性好，可快速加热和冷却。保温层和发热分体，易维护和取装，保温套外用不锈钢框架支撑，固定。
